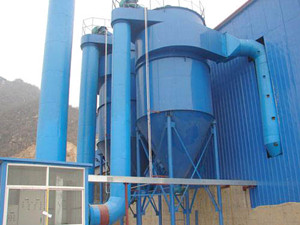

菱形袋式收塵器結構緊湊，組合形式靈活，采用菱形濾袋，過濾面積大，占用空間小。更換濾袋方便，維護工作量小，清灰由電控柜自動完成，收塵效率在99.5%以上，能夠長期穩定有效的運行。廣泛應用于冶金、礦山、電力、建材、化工等行業，尤其用在有色冶煉行業效果非常好。

菱形袋式收塵器的工作原理：

  含塵氣流從收塵器中間室經導流板向下，受慣性力作用而沉降至灰斗內，細小粉塵隨氣流折向，向上進入袋濾室，粉塵附著于濾袋外表面，被凈化了的空氣透過濾袋經上部清潔室、排風道由收塵系統主風機吸出而排入大氣。 隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大，當達到規定阻力值時，根據需要可以手動，可以經過頂呀或定時反吹電控裝置，自動控制啟動脈動反吹裝置中的反吹機、脈動閥及電磁三通閥進行反吹清灰。具有足夠動量的脈動空氣流從過濾粉塵的反向吹入濾袋，并使濾袋產生高頻低振幅的振動，以抖落外表粉塵。當阻力下降到規定值時，由手動或電控制裝置停止反吹。清灰工作是在單室停風狀態下逐室反吹的。

菱形袋式收塵器的主要技術性能數據：

  1.過濾風速 2.過濾面積 3.運行溫度 4.運行阻力 5.入口含塵濃度 6.清灰方式 7.反吹系統中反吹風，在高溫系統運行中，盡可能熱風進行反吹，以防低溫風進入易使收塵器內濾袋表面結露，使粉塵粘附于布袋上不易吹落。一般可在反吹風機進口加一連接管，按至手沉默系統主風機出風口管路中。防爆系統要求較高時，可加接氮?dú)鈿夤堋Ｒ缘獨膺M(jìn)行反吹。
