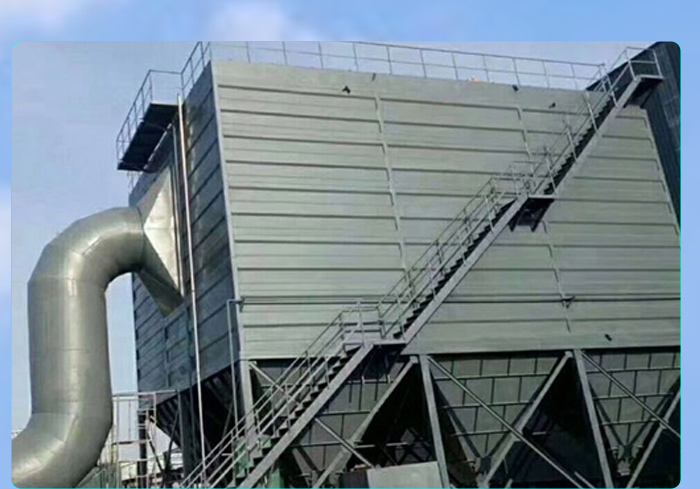

濾筒式收塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。
濾筒式收塵器的箱體部分利用含塵氣體的自重與下行氣流流型，來達到其本身的自凈和過濾。這樣可降低運行費用，提高過濾效率。
空氣處理組合采用了新穎的濾筒裝置，在濾筒除塵器中呈14傾斜安裝。其特點是過濾面積大(10-25m2/個)、濾塵效果好(可吸附0.1～0.2μm級塵粒)、更換清理方便、快捷、安全、耐用。
濾筒式收塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置　在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
濾筒式收塵器是一種干式除塵設備，使用濾筒作為過濾元件，將微粉塵從氣流中分離出來。濾筒除塵器通常設有一個或多個風機，將要過濾的氣體吸入濾筒。當氣體流經濾筒時，微粉塵會被吸附在濾筒表面上，而清潔的氣體會穿過濾筒并排出除塵器。為了防止濾筒上的微粉塵堆積過多，導致濾筒失效，一般會安裝有清灰裝置。
收塵：廢氣通過進氣口進入除塵器，經過緩沖器后進入濾筒室。
濾筒式收塵器的工作原理可以簡單概括為三個步驟：過濾、積塵和清灰。首先，當污染空氣通過濾筒除塵器進入時，空氣中的固體顆粒物會被濾筒攔截，并逐漸附著在濾筒表面。濾筒是由一系列細長的管狀過濾器組成，由高強度材料制成，具有較高的抗壓性和耐蝕性。
濾筒式收塵器過濾：廢氣中的粉塵被濾筒表面的濾布攔截，較大的粉塵被直接落入灰斗。
濾筒式收塵器清灰：隨著時間的推移，濾布上積累的粉塵越來越多，增大了阻力，使得廢氣通量減小，為了除塵效果，需要定期清灰。濾筒除塵器采用脈沖清灰技術，即通過壓縮空氣將濾筒表面的濾布快速膨脹，抖落積塵，將灰塵落入灰斗。
