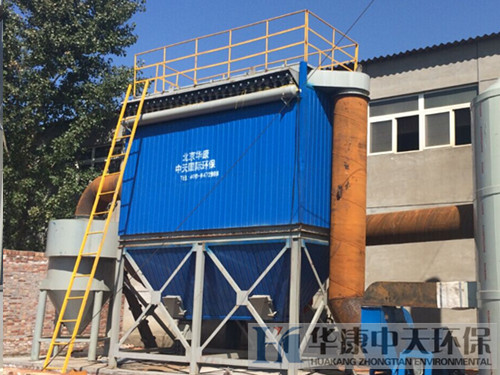

一臺除塵效果好的袋式除塵器和它的各個配件有著非常緊密的聯系，配件設計合理在和除塵器配套使用的時候會產生非常顯著的除塵效果。布袋除塵器整體結構包括箱體（凈氣室、袋室），灰斗，支腿，爬梯，欄桿，平臺，濾袋，骨架，提升閥，切換閥等；及清灰氣路系統，清灰控制儀，排灰卸灰裝置。如果是脈沖噴吹類袋式除塵器還包括脈沖閥分氣箱、脈沖閥、氣包、反吹風機；布袋除塵器還包括反吹風機和閥門；煤磨布袋除塵器還包括防爆門。



1、 凈氣室：凈氣室主要是固定袋籠、濾袋及氣路元件用，制成全密閉形式。清灰時，壓縮空氣首_入凈氣室，在沖入各濾袋內部。頂部設有入孔檢修門，安裝和更換濾袋、袋籠。凈氣室又分為若干個室，相互之間用內墻隔開，每室均設有提升閥，用以切換過濾器流，凈氣室的強度應能承受系統壓力。

2、 袋室：袋室設在凈氣室下部，主要由花板、隔墻、濾袋組成。花板的厚度一般不小于5mm，并在加強后應能承受系統壓力和濾袋積灰后的荷載。袋室的主要作用是容納濾袋，形成一個過濾的空間，煙氣的凈化在這里進行。

3、 灰斗、灰斗設在袋室下部，強度應能承受系統的壓力及積灰的重力。灰斗又分為槽型、四菱型兩種，灰斗除了堆積收下的粉塵外，由于內部空間較大，還作為下進氣總管使用。氣流中的粗顆粒首先在灰斗內靠重力分離沉降。四菱型灰斗下部設有翻板閥或回轉卸料器等鎖風設備。

4、 反吹系統：反吹風系統包括反吹風機、反吹風管、氣缸、電磁閥、測壓裝置、閥板及壓縮空氣管路等。

5、 濾袋骨架：濾袋骨架也是布袋除塵器的重要部件，內濾反吹風布袋除塵器設防癟環。骨架的作用是支撐濾袋，使之在過濾及清灰狀態下張緊并保持形狀，盡量減少受折損傷。脈沖布袋除塵器袋籠的縱向根數因濾袋直徑和材質不同而不同。
